System OBD w samochodzie – przewodnik dla początkujących mechaników

Każdy, kto choć raz widział zapalającą się na desce rozdzielczej kontrolkę „check engine", zetknął się pośrednio z systemem OBD. To właśnie ten system decyduje o tym, że lampka się zapala – i to właśnie on przechowuje informacje o tym, co poszło nie tak. Dla początkującego mechanika znajomość systemu OBD to absolutna podstawa. W tym artykule wyjaśniamy wszystko, co powinieneś wiedzieć, zanim sięgniesz po skaner diagnostyczny.

Czym jest system OBD?

OBD, czyli On-Board Diagnostics (diagnostyka pokładowa), to elektroniczny system wbudowany w pojazd, który na bieżąco monitoruje pracę silnika, układu wydechowego, skrzyni biegów oraz innych kluczowych komponentów. Jego głównym zadaniem jest wykrywanie usterek i informowanie kierowcy lub mechanika o ich wystąpieniu.

System działa w oparciu o sieć czujników rozmieszczonych w całym pojeździe. Dane z tych czujników trafiają do centralnej jednostki sterującej (ECU – Engine Control Unit), która analizuje je w czasie rzeczywistym. Gdy wykryje nieprawidłowość, generuje odpowiedni kod błędu i zapisuje go w pamięci systemu.

Historia OBD – od OBD I do OBD II

System OBD nie powstał z dnia na dzień. Jego historia sięga lat 80. XX wieku:

  • OBD I (lata 80.): Pierwsze generacje systemów diagnostycznych były wprowadzane przez poszczególnych producentów samochodów na własną rękę. Nie było jednolitego standardu – każda marka używała innego złącza i innego protokołu komunikacyjnego. Diagnostyka była skomplikowana i wymagała specjalistycznego sprzętu dedykowanego dla konkretnej marki.
  • OBD II (od 1996 roku): Przełom nastąpił w Stanach Zjednoczonych, gdzie przepisy prawne wymusiły na producentach wprowadzenie zunifikowanego systemu. Od 1996 roku wszystkie samochody sprzedawane w USA muszą być wyposażone w OBD II. W Europie standard ten stał się obowiązkowy dla samochodów benzynowych od 2001 roku, a dla diesli od 2004 roku.
  • EOBD: Europejska wersja standardu OBD II, obowiązująca na Starym Kontynencie. Funkcjonalnie jest niemal identyczna z OBD II, choć posiada pewne różnice wynikające z europejskich przepisów emisji spalin.

Dzisiejsze systemy coraz częściej określane są jako OBD III lub rozszerzone platformy diagnostyczne, które umożliwiają zdalną transmisję danych i jeszcze dokładniejszą analizę pracy pojazdu.

Gdzie znajdziesz gniazdo OBD?

Standardowe gniazdo OBD II (nazywane też złączem DLC – Data Link Connector) to 16-pinowe złącze trapezoidalne. Zgodnie z normami, powinno znajdować się w kabinie pasażerskiej, w odległości nie większej niż 60 cm od środka kierownicy, zazwyczaj po stronie kierowcy.

Najczęstsze miejsca, gdzie można je znaleźć:

  • Pod deską rozdzielczą, po lewej stronie kolumny kierownicy
  • W schowku w desce rozdzielczej
  • W okolicach konsoli środkowej
  • Za małą klapką lub osłoną

Jeśli masz problem ze zlokalizowaniem gniazda, skorzystaj z instrukcji obsługi pojazdu lub poszukaj informacji w Internecie dla konkretnego modelu samochodu.

Kody błędów OBD – jak je czytać?

Kiedy system OBD wykryje usterkę, generuje tzw. kod DTC (Diagnostic Trouble Code). To alfanumeryczny kod, który jednoznacznie opisuje rodzaj wykrytej nieprawidłowości. Każdy kod składa się z 5 znaków i ma określoną strukturę:

Pierwsza litera – obszar usterki:

  • P – Powertrain (układ napędowy: silnik, skrzynia biegów)
  • B – Body (nadwozie: poduszki powietrzne, klimatyzacja)
  • C – Chassis (podwozie: układ hamulcowy ABS, zawieszenie)
  • U – Network (sieć komunikacyjna między sterownikami)

Druga cyfra – typ kodu:

  • 0 – kod standardowy (SAE), obowiązujący dla wszystkich producentów
  • 1, 2, 3 – kod producenta, specyficzny dla danej marki pojazdu

Pozostałe trzy cyfry

Określają szczegółowy rodzaj usterki w danym systemie. Na przykład kod P0301 oznacza „misfire" (brak zapłonu) w cylindrze nr 1, a P0420 wskazuje na obniżoną sprawność katalizatora w banku 1.

Warto wiedzieć, że kody dzielą się na trwałe (zapisane w pamięci, wymagające naprawy) i chwilowe (mogące zniknąć samoistnie). Samo wyczyszczenie kodu bez usunięcia przyczyny nie rozwiązuje problemu – kod powróci po pewnym czasie jazdy.

Skanery OBD – rodzaje i wybór odpowiedniego narzędzia

Aby odczytać kody błędów z systemu OBD, potrzebujesz odpowiedniego urządzenia. Na rynku dostępnych jest kilka rodzajów skanerów:

1. Proste czytniki kodów błędów

Najtańsze urządzenia (cena od kilkudziesięciu złotych), które potrafią odczytać i skasować kody DTC oraz wyświetlić podstawowe dane. Idealne dla osób, które chcą jedynie sprawdzić, dlaczego świeci „check engine". Ograniczeniem jest brak zaawansowanych funkcji diagnostycznych.

2. Adaptery Bluetooth/Wi-Fi do smartfona

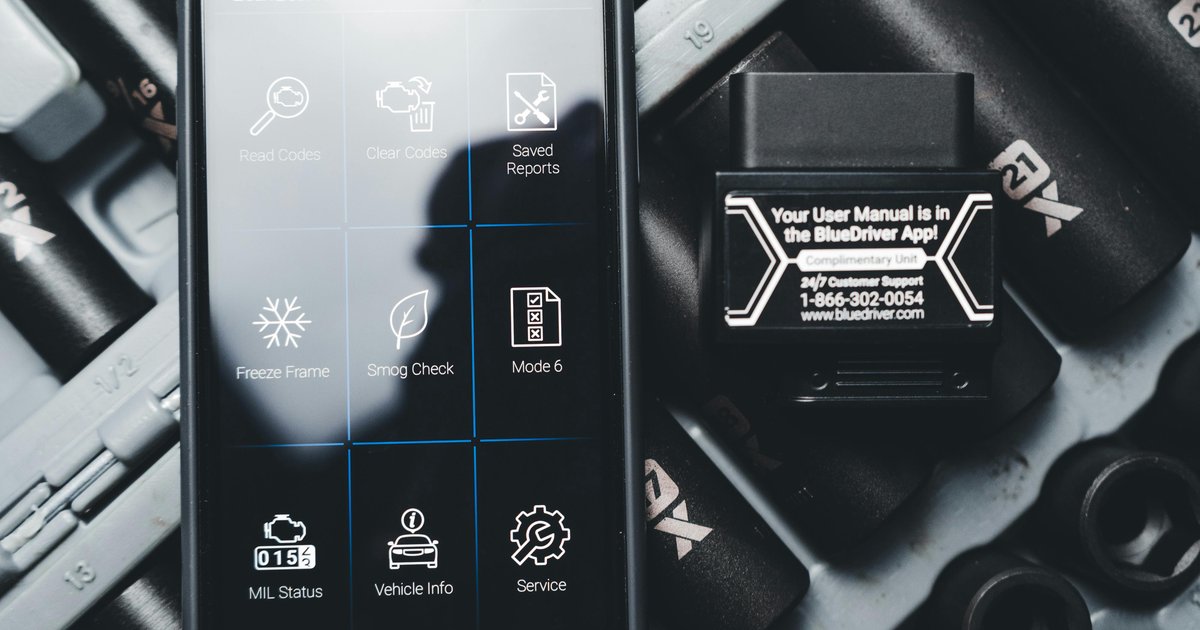

Małe adaptery (np. ELM327) podłączane do gniazda OBD, które komunikują się ze smartfonem przez Bluetooth lub Wi-Fi. W połączeniu z aplikacją (np. Torque Pro, OBD Fusion, Car Scanner) oferują szeroki zakres funkcji w przystępnej cenie. To bardzo popularne rozwiązanie wśród amatorów i majsterkowiczów.

3. Profesjonalne skanery diagnostyczne

Urządzenia używane w warsztatach mechanicznych. Oferują pełny dostęp do wszystkich sterowników w pojeździe (nie tylko układu napędowego), umożliwiają programowanie, kalibrację oraz przeprowadzanie zaawansowanych testów. Ceny zaczynają się od kilkuset złotych i mogą sięgać kilku tysięcy.

4. Skanery marki specyficzne

Dedykowane dla konkretnych marek samochodów (np. VCDS dla VW/Audi/Skoda/Seat, Forscan dla Forda). Pozwalają na znacznie głębszą diagnostykę niż generyczne urządzenia OBD II i są cenione przez entuzjastów konkretnych marek.

Co możemy monitorować przez OBD?

System OBD to nie tylko kody błędów. Daje dostęp do ogromnej ilości danych w czasie rzeczywistym, znanych jako PID (Parameter ID). Oto najważniejsze parametry, które możesz monitorować:

  • Prędkość obrotowa silnika (RPM) – pozwala ocenić pracę silnika w różnych warunkach
  • Temperatura cieczy chłodzącej – kluczowa dla oceny stanu układu chłodzenia
  • Ładowanie akumulatora – napięcie w instalacji elektrycznej
  • Skład mieszanki paliwowej – dane z sond lambda (czujniki tlenu)
  • Ciśnienie doładowania – istotne w silnikach turbodoładowanych
  • Zużycie paliwa – bieżące i średnie
  • Pozycja pedału przyspieszenia i przepustnicy
  • Prędkość pojazdu
  • Masa powietrza dolotowego (MAF)
  • Czas wtrysku paliwa

Dane te są nieocenione podczas diagnozowania problemów – pozwalają sprawdzić, czy czujnik podaje prawidłowe wartości i czy silnik pracuje w optymalnych warunkach.

Jak przeprowadzić podstawową diagnostykę OBD krok po kroku?

  1. Przygotuj skaner: Upewnij się, że bateria akumulatora jest naładowana. Podłącz skaner do gniazda OBD przy wyłączonym silniku.
  2. Włącz zapłon: Przekręć kluczyk do pozycji „ON" (nie uruchamiaj silnika). Większość skanerów zacznie się inicjalizować automatycznie.
  3. Wybierz pojazd: Niektóre skanery wymagają ręcznego podania marki, modelu i roku produkcji. Inne identyfikują pojazd automatycznie przez numer VIN.
  4. Odczytaj kody błędów: Przejdź do menu odczytu kodów DTC. Skaner wyświetli listę zapisanych usterek wraz z opisem.
  5. Zapisz lub sfotografuj kody: Przed ich skasowaniem zawsze dokumentuj, co zostało znalezione.
  6. Sprawdź dane na żywo: Jeśli skaner pozwala, przejrzyj parametry pracy silnika podczas jego pracy – to pomaga zrozumieć kontekst usterki.
  7. Podejmij decyzję: Na podstawie kodów i danych zdecyduj, czy możesz samodzielnie usunąć usterkę, czy konieczna jest wizyta w warsztacie.

Najczęstsze błędy popełniane przez początkujących

Nawet jeśli masz dostęp do skanera OBD, łatwo o pomyłki. Oto najczęstsze błędy, których powinieneś unikać:

  • Kasowanie kodów bez naprawy usterki: Kod zniknie, ale problem pozostanie i powróci. Kontrolka „check engine" zapali się ponownie po kilku cyklach jazdy.
  • Ignorowanie kontekstu kodu: Ten sam kod może mieć różne przyczyny. P0300 (losowe wypadanie zapłonu) może być spowodowane świecami, cewką, wtryskiwaczami, a nawet niskim ciśnieniem kompresji.
  • Skupianie się tylko na kodach błędów: Brak kodu nie oznacza braku problemu. Niektóre usterki nie generują kodów DTC, ale są widoczne w danych na żywo.
  • Używanie tanich, niekompatybilnych adapterów: Tanie klony adapterów ELM327 mogą nieprawidłowo odczytywać dane lub uszkodzić sterownik pojazdu.
  • Nieuwzględnianie historii pojazdu: Kody z przeszłości (pending codes) mogą wskazywać na usterki, które nie manifestują się stale.

OBD a przegląd techniczny

W wielu krajach, w tym w Polsce, stan systemu OBD jest sprawdzany podczas obowiązkowego przeglądu technicznego pojazdu. Kontrola obejmuje weryfikację, czy system OBD działa prawidłowo i czy nie ma zapisanych aktywnych kodów błędów związanych z emisją spalin. Zapalona kontrolka „check engine" może być podstawą do niedopuszczenia pojazdu do ruchu.

Przed przeglądem warto samodzielnie sprawdzić system OBD i upewnić się, że nie ma aktywnych usterek. Pamiętaj jednak, że skasowanie kodów na chwilę przed badaniem to zły pomysł – stacja kontroli pojazdów sprawdza również, czy system przeszedł pełne cykle gotowości, a świeżo skasowane kody mogą wskazywać na próbę ukrycia usterki.

Podsumowanie

System OBD to jedno z najważniejszych narzędzi, z jakim powinien zapoznać się każdy początkujący mechanik i świadomy kierowca. Pozwala szybko zidentyfikować problemy, zanim przerodzą się w poważne i kosztowne awarie. Wystarczy prosty skaner lub adapter Bluetooth, kilkanaście minut czasu i odrobina wiedzy, by samodzielnie ocenić stan swojego samochodu.

Znajomość systemu OBD nie zastąpi oczywiście doświadczenia zawodowego mechanika, ale z pewnością pomoże Ci lepiej rozumieć swój pojazd, efektywniej komunikować się z serwisem i podejmować bardziej świadome decyzje dotyczące napraw. To inwestycja, która z pewnością się opłaci.
